答えは「３」の全部打つです。


金物の保有耐力は　金物の「引っ張り強度」と「釘打ち本数」
そして取り付ける「木材の樹種」によって決まります。

これら金物は元々　北米ツーバイの考え方からの相互認証ですが　使う金物は
JIS認定の溶融亜鉛メッキ鋼板で 　もちろん使用する釘も溶融メッキの金物用釘となります。

前出の「ハリケーンタイ」に　ZN釘を４本打つ事によって　躯体がS.P.Fの場合　
１個辺り 2.71kNの力を保有します。

ちなみに人家に被害が出るとされる　風速70mの時に金物１個辺りに掛かる力は
1.67kNとされていますので　相当に余裕があると言えますね。

この他ハリケーンタイには 4.31kN / 個の強度（短期許容応力度）耐力のモノもありますが
その辺りは地域性やプラン　また仕様規定や構造計算によっても異なります。

平金物にも色々種類があって　仕様箇所や設置方法が定められている訳です。

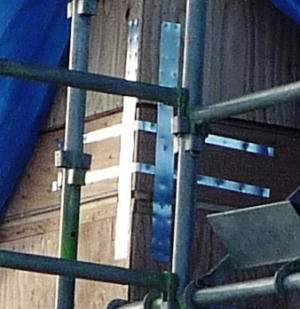

ついでなので　こちらは出隅部の結合（S90）と　上下階の結合SW-67（8.12kN）×２枚の図。
 縦に設置してある帯金物（SW-67）は　ZN65の釘２６本で緊結して初めて保有耐力を有します。

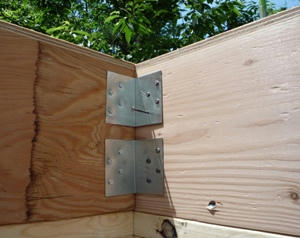

あと　↓ こちらは横架材に支持点が無い場合の補強金物。



画像はベイマツとの緊結なので　3.5kN / 枚の短期許容応力となりますが

上記の耐力は２枚で一組として想定するので　１枚だけでって言う使用はしません。







もちろん　掛かる応力や荷重により金物の種類は幾多に渡りますが 一番大切なのは
しっかりとした釘種類と正しいプレートを使うと言う 基本中の基本なのかも知れませんね。



意外と知られていない部分なので　ちと書いておこぅかと＾＾



昨日ね・・よせば良いのに「手打ち」で金物設置手伝ったら・・
