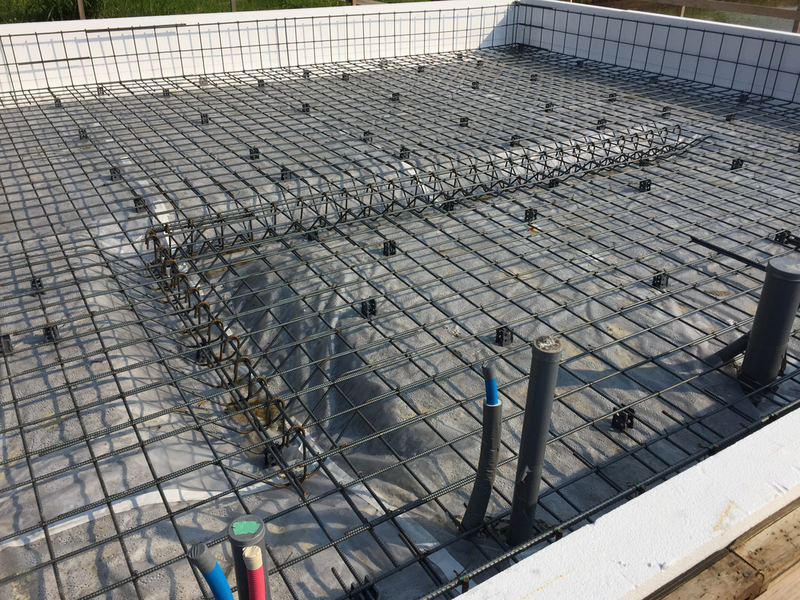

基礎ベース配筋 13φ@150
L型に凹んでますね。

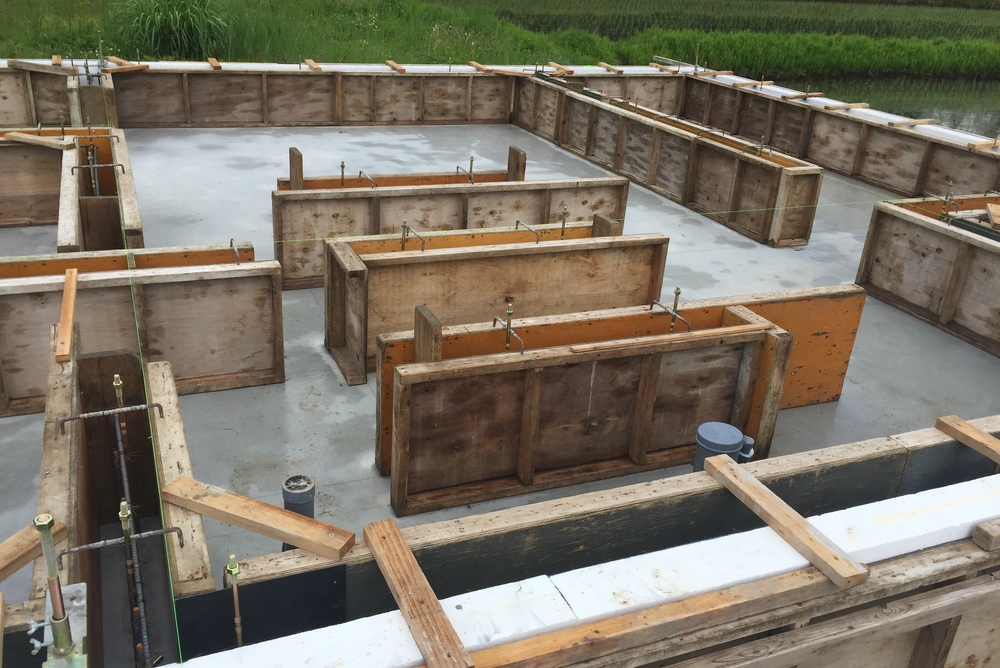

上画像に基礎立ち上げ型枠を乗っけますと全景でこんな感じ。

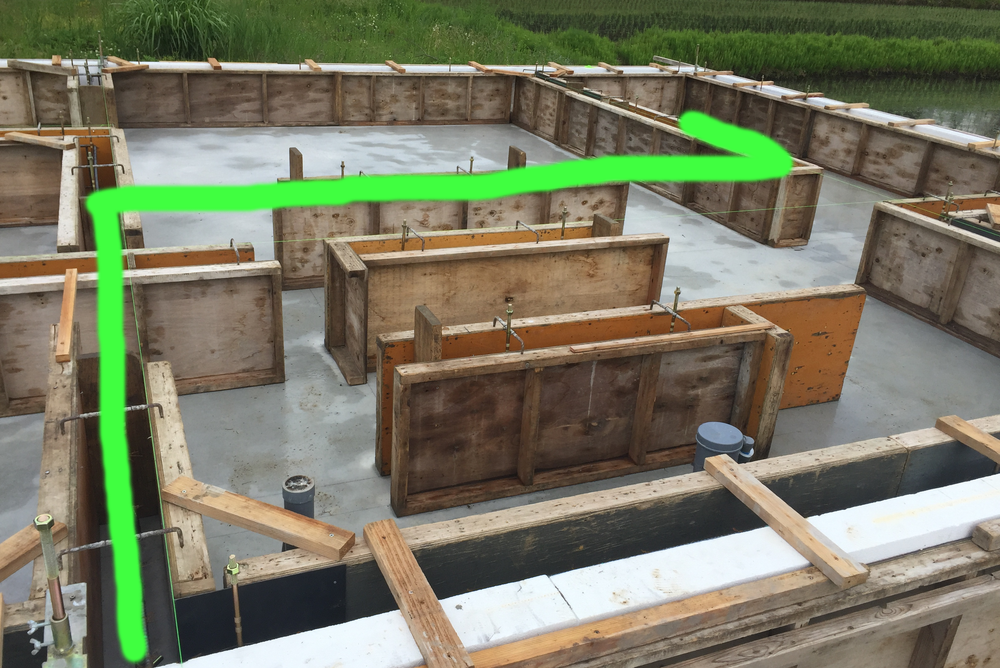

その画像で言うと 鉄筋のヘッコミはこのラインな訳です（緑の線）
基礎の立ち上げって構造上は「梁」なんですね。
なので本楽 連続しなければイケナイのですが

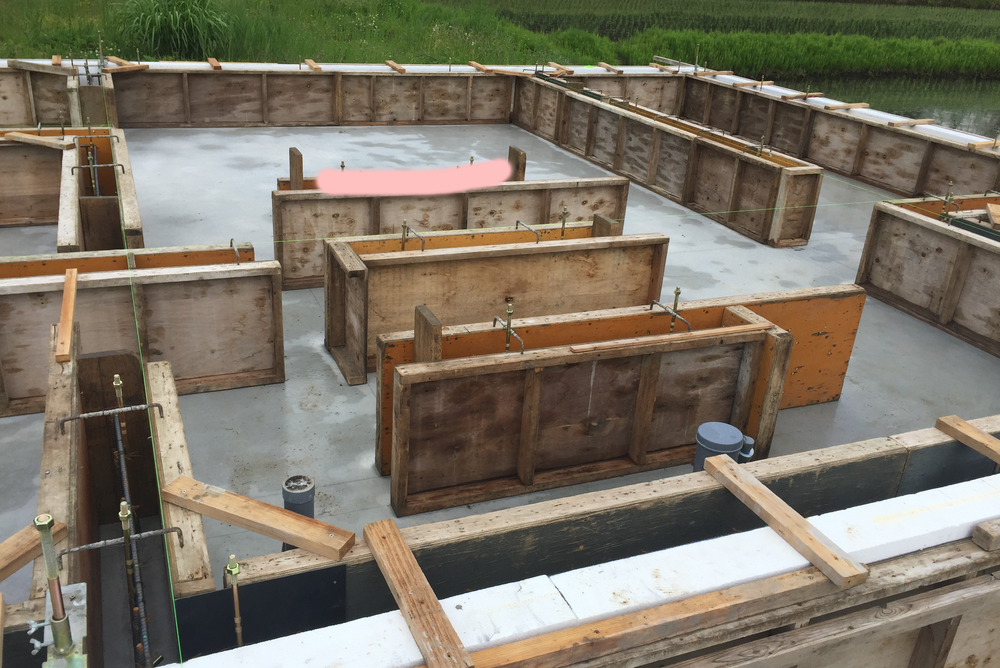

このライン上にある立ち上げ基礎は ↓このピンク部分１ｍだけ。
そこは耐力壁線上の区画としていますが「床下暖房」の取り合いや
「２４時間換気」のダクトスペースとして 基礎立ち上がりがジャマまので
ベース下に梁を連続させたと言う事なんですね。
ベタ基礎だから強いんです！なんて都市伝説は存在しませんよｗ

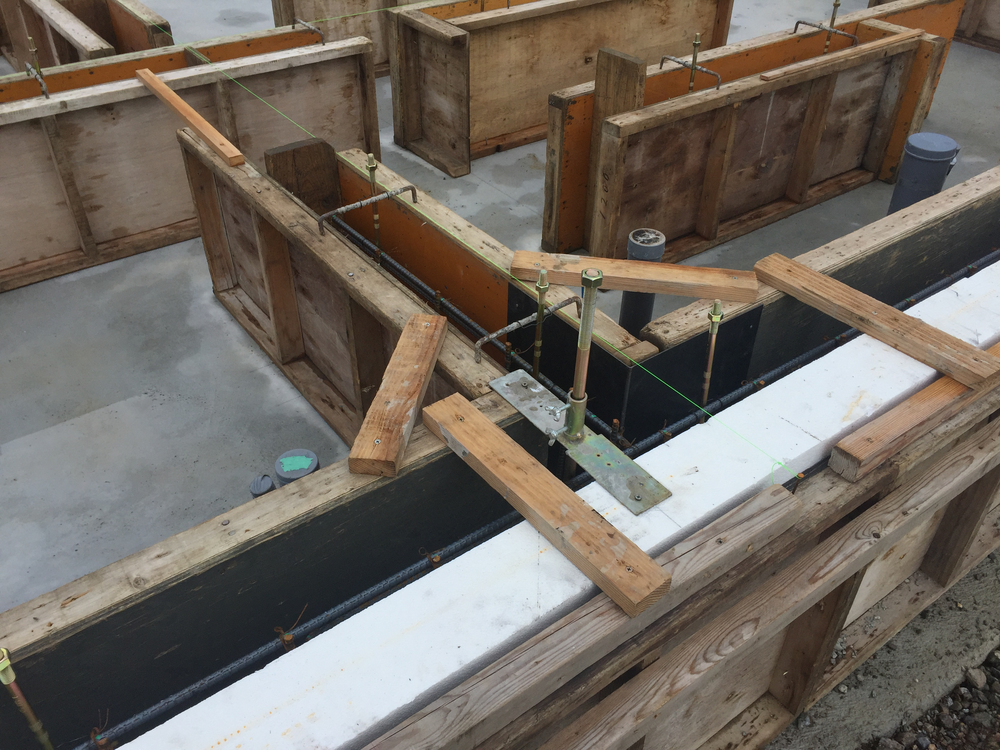

↓ちなみに型枠の内側に見える白い帯が「防蟻基礎断熱材」で120mm幅ですが
スカート（基礎下水平）＋基礎外側にてコンクリートと一体打ちされます。
ベタ基礎だから強いんです！なんて都市伝説は存在しませんよｗ
↓ちなみに型枠の内側に見える白い帯が「防蟻基礎断熱材」で120mm幅ですが
スカート（基礎下水平）＋基礎外側にてコンクリートと一体打ちされます。
全ては安心と快適にために＾＾
