屋根・天井の断熱改修には屋根での断熱と天井での断熱～手法的に大きく２種類あります。
それら両者 一長一短がありますが今回は「屋根断熱」での断熱改修ご紹介。

さて　ようやく春っぽくなって来たとは言え日陰には未だ残雪が残る高山ｗ

こちら屋根断熱改修の現場にて調査の結果　漏水による裏板・垂木の劣化が
認められまして　せっかくなので垂木の入れ替えからの断熱改修工事です。

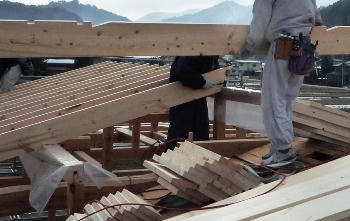

大工ちゃんずとの比較で垂木の大きさを御覧ください。



こちら２１０材（２３５mm高）を用い屋根構面を作り　その垂木の高さ間への充填断熱とします。

この垂木高２３５mmの中に「２００mmの断熱層」と「３５mmの通気層」を的確に作る訳です。

飛騨高山が位置するⅡ地域の次世代断熱基準が「R値＝４．６㎡/ｗ」に対し
この現場は熱伝導率 ０．０３７ｗ/ｍ．ｋの断熱材を２００mm充填するので
断熱材のみで「R値＝５．２６㎡/ｗ」と次世代基準より約３割増しの断熱性能となります。

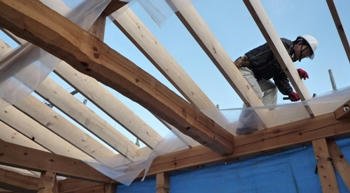

そんなこんなで 下から桁部分を見上げた図。



桁～垂木間に先貼りべパーバリアが確認できますね。
性能の恒久化には不可欠な技術ですよ。

そして垂木設置後は鼻隠しの不陸を調整して　構造用合板にて屋根構面を造ります。

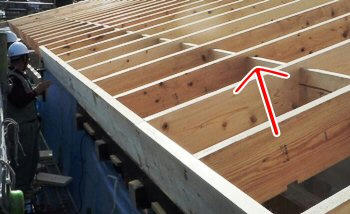

画像矢印部分はブロッキング設置部分ですが　ちゃんと通気層分は空間として確保してあります。



左側で仕事してるヘルメットは大工ちゃんず。垂木の大きさ判るでしょ＾＾　
こんなやり方は単に断熱のみで無く　いろいろな意味でも恩恵の多い手法のひとつです。

やはりアイデアの引き出しは多い方が良いですねｗ
