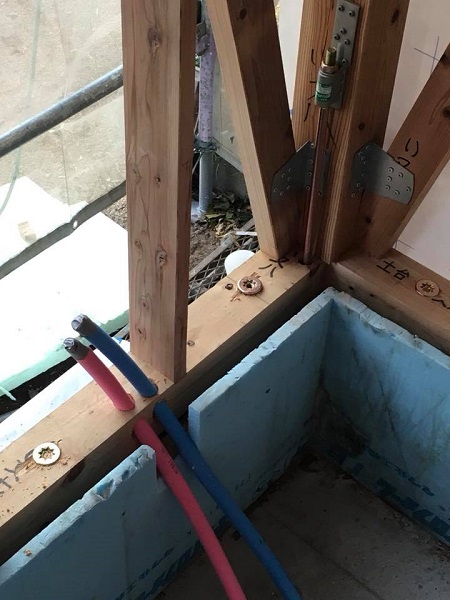

ダメな配管例。

構造・断熱・気密　全てに置いてダメです。

この温冷水配管（青と赤のさや管）たぶん　洗濯機用水栓など

壁給水の配管かと思いますが　仕上げをスッキリさせる為に

躯体の中に入れたのかと思われます。

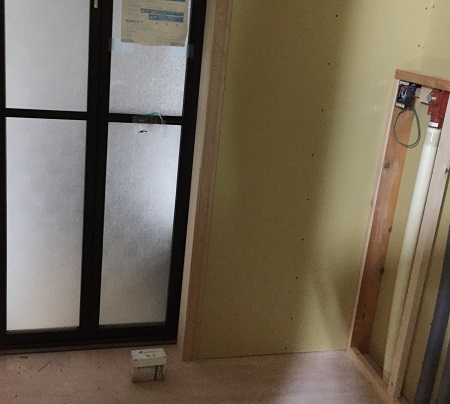

例えば ↓ で言う所の右側の配管（正面のドアがユニットバス）なんかがソレ。

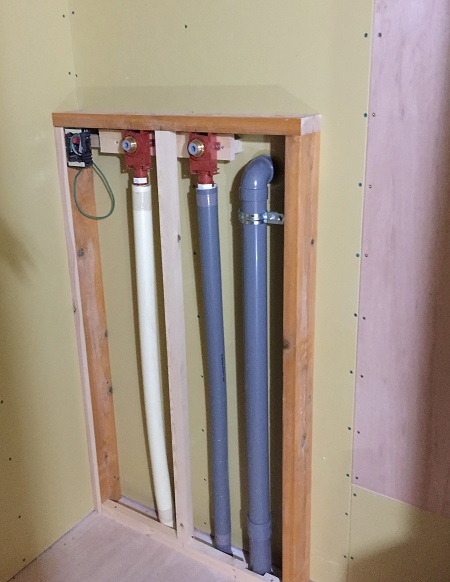

洗濯機用の壁配水は　躯体断熱＋防湿（気密）＋構造PBの後で

室内側に付加して配管しましょう。これが正しい配管の図。

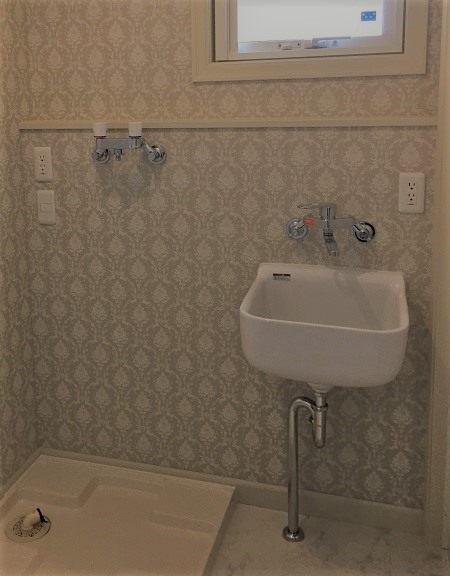

仕上げ的には　こんな感じで面台が設きます。

分かりにくいですね・・↓これなら分かりますかｗ

洗濯機の給水栓用の付加壁となります。

これで断熱・気密・構造から切り離した配管となる訳です。

アディ押忍。
