こちらでも何度か紹介している【 桁上断熱 】のお話。
今回は【 下地 】と【 メリット 】について。
まずは最上階の桁は 桁上断熱を支える面材の下地となる他
現しとする為 サイズを併せて綺麗に見えるように配置します。

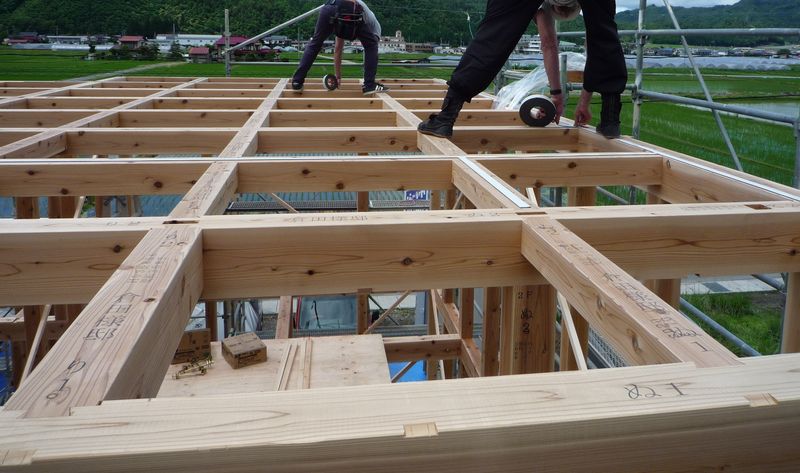

その桁上には「両面テープ」の様な【気密パッキン】を丁寧に施工します。

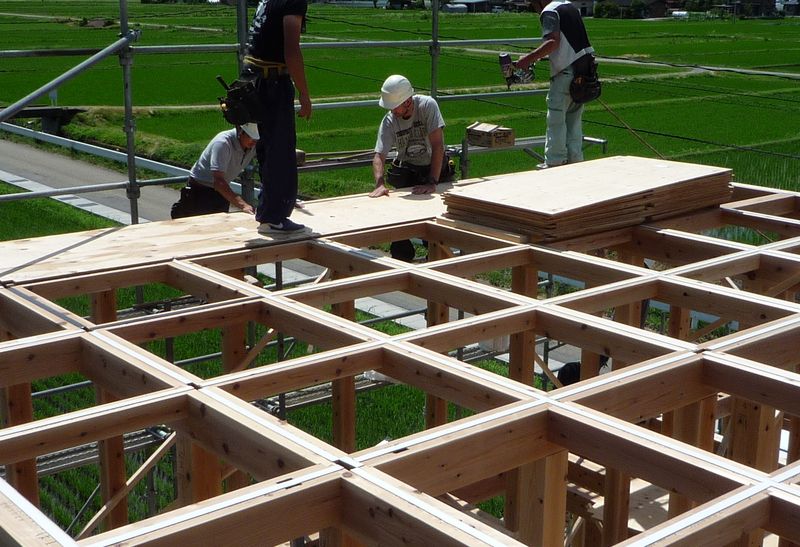

気密パッキンを挟む様に構造用面材を設置。
程なく凹凸のないプラットホーム（水平面）が誕生しますので

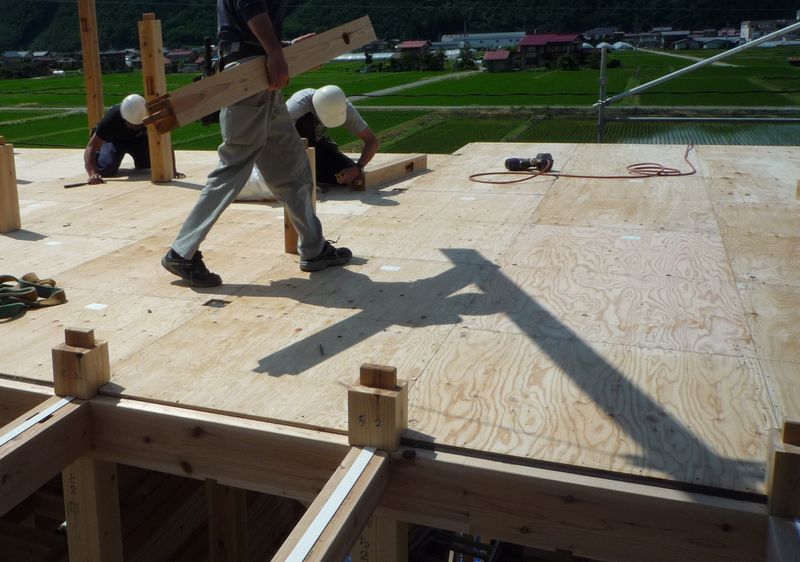

そのプラットホーム上に屋根を支持する母屋束を立てていきます。

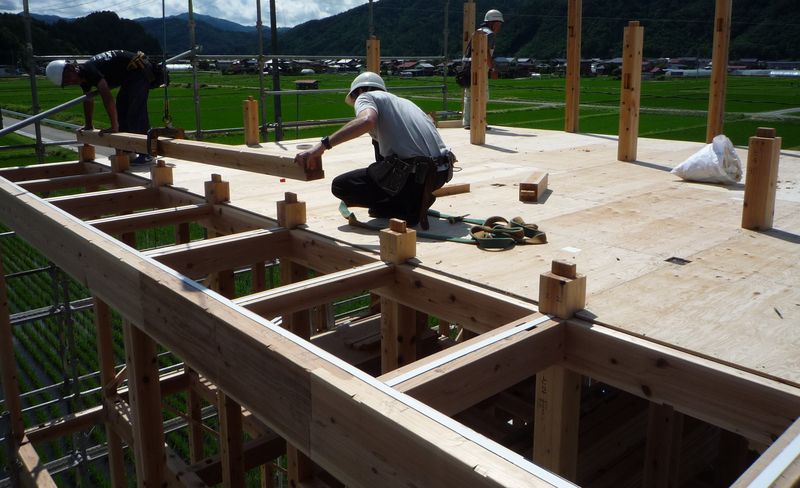

上画像で運んでる柱みたいのが束です。
上画像で運んでる柱みたいのが束です。
この水平面に断熱材を施工する訳です。
こちらにHGW３００mm施工にて 熱抵抗値＝１０．７
こちらにHGW３００mm施工にて 熱抵抗値＝１０．７
H11基準にて飛騨高山に課せられた熱抵抗値は天井＝４．０
この数字は大きい方が断熱力が高くなります。
もちろん正確に施工して←が絶対条件ですｗ
（断熱材のみで無く 立てた束まわりの気密処理等々も含めて＾＾）
桁上断熱のメリットの一つに施工のし易さが上げられますが
もちろん正確に施工して←が絶対条件ですｗ
（断熱材のみで無く 立てた束まわりの気密処理等々も含めて＾＾）
桁上断熱のメリットの一つに施工のし易さが上げられますが
気流止めと気密が担保された上に 足場も安定し
インスペクション（検査）も容易に出来ますよね。

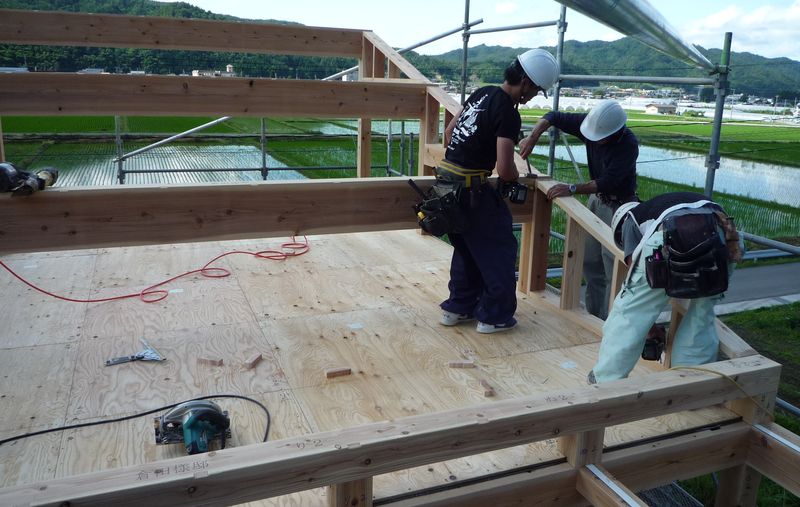

上画像はツーバイフォーにヒントを得た妻壁施工。
この床に断熱材を置いていくのです。楽そうでしょｗ

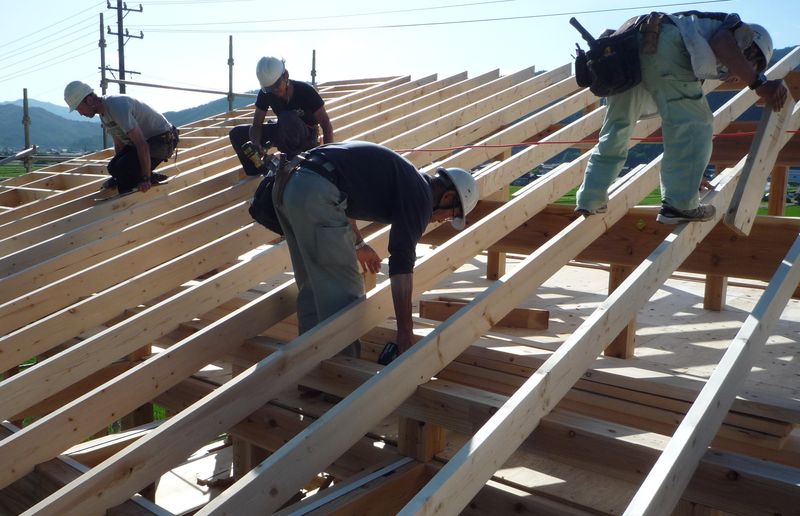

その後は垂木を並べ＾＾

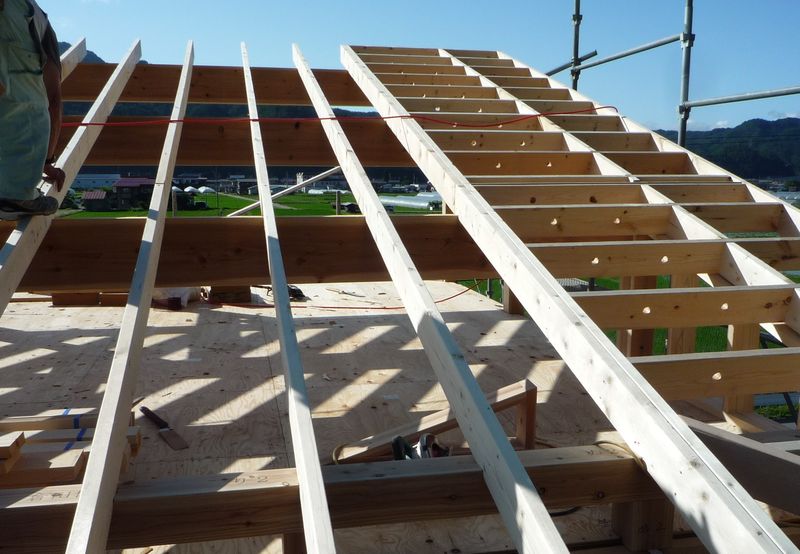

屋根断熱では無いので垂木の背は小さいすね（それでも140mm）
屋根断熱では無いので垂木の背は小さいすね（それでも140mm）
そぅそぅ 屋根面の通気を助ける為にも 垂木方向が対立した
ゲーブル部には通気を助ける為の穴も最初から開けておきます。
基本的に軒天井から入れた外気は ススーーッと最上部で抜いちゃうのです。
基本的に軒天井から入れた外気は ススーーッと最上部で抜いちゃうのです。
完成後には見えないけど ネタ満載の屋根が構成されました。

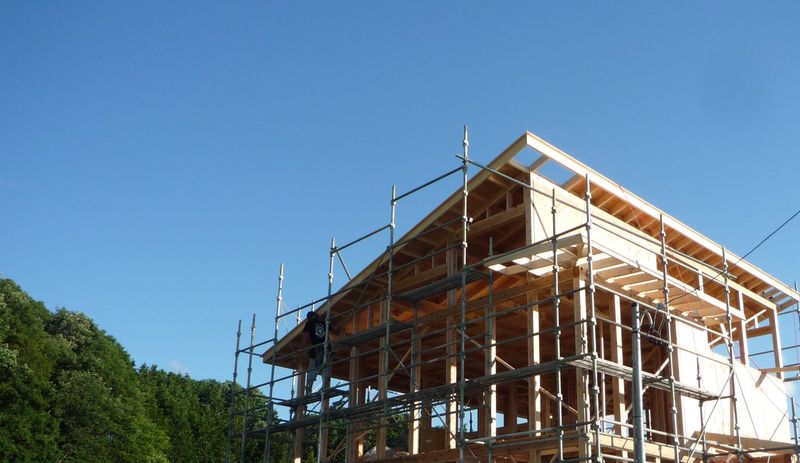

低めで深い軒が綺麗な空に映えますねぃ＾＾
桁上断熱の下地についてでした。
