こちら赤線が天井ライン

天井の高さより石膏ボードが張り上げてありますね。

↓ アップで見ると　梁周りは白い気密テープで

防湿フィルムが留めてあります。

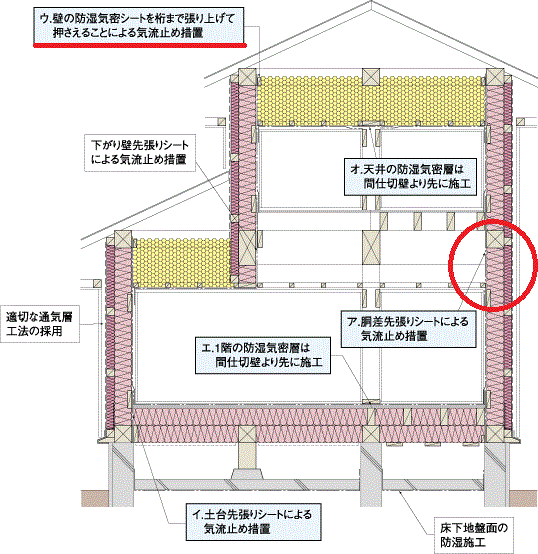

↓ こちら赤丸部分の収まりです。

施工例の画像では　壁の防湿シートを桁まで張り上げ

乾燥木材（この場合は石膏ボード）と気密テープで留めてある訳です。

防湿シートやってます！って現場は 良く見かける様になりましたが

実はこんな小さな「気流止め」施工がとっても重要なのです。

防湿気密にも「質」の差が出る訳で

この辺の甘い施工が「家が暖まらない」原因になります。

こちらの家も

赤線が天井ラインになりますが　上の登り梁まで

防湿シートと石膏ボードが張り上がってますね。

この防湿シート（ピンク色のビニール）が

天井の防湿シートと繋がって　一体の気密性能を発揮する訳です。

こーゆー事　お施主さんがちゃんと頭に入っていると

ナンチャッテな工務店はもう仕事できなくなりますね（笑

アディ押忍^^

お盆も過ぎ　日射角度も下がってきた８月１７日：11時頃～

うん 予定通り。

何がって　太陽角度。

南からの日射　丁寧に遮蔽されています。

これ　冬至になると↓この赤線位が日射角度。

こちら吹き抜けになってて ２階の開口からの日射も取得できます。

こんな地味な日射操作も 快適とかランニングコストに直結するんですね。

家は性能！そこに地域性と外部環境をプラス。

お値段以上アイズ^^


アディ押忍。

さて　大人4人で何やってるでしょうｗ

実は特注サイズの大判トリプルガラスの搬入です。

このFIX（はめ殺し）窓　ガラスだけで１００Kg超え（笑

こちら外張り付加断熱も施工してありますが

その辺　頭に入れてないと経年で大変な事になります（汗

樹脂窓や木製窓でトリプルガラス施工の時は

「重さ」を押さえて収まり計画しないとイケないですよ。

断熱と構造はセットで考えなくてはイケません。

アディ押忍

ピアノ置き場って結構悩みますよね。

近くに置いて　いつも触りたけど結構大きいのがタマニキズ。

そんなこんなのピアノ事情。

こちらお客様より画像頂きまして

階段下にピッタリ収まってます^^

お子様が小さかったので　御実家に置いてあった電子ピアノでしたが

ようやく引き取ったとの事。ようこそようこそ^^

いやぁ　ピッタリ収まって良かったです。

もちろんサイズ併せて作ったんですけどね・・ちょっと安心（笑


あざす,,orz

外張り断熱か充填断熱か？最近はあまり聞かなくなりましたが

「外張り断熱って良いのですか」と聞かれましたので^^

何度も言っていますが

その施工方法　どちらが？って比べる話ではありません。

壁の性能値がいくつか？施工精度はどうか？が重要。

って訳で アイズ的には「充填＋外張り」がマスト。

今回のケーススタディで言えば

充填120mm+外張り50mm＝断熱材のみで170mm断熱。

壁の性能を上げたければ　外張りの厚みを増やしていけば良いのです。

ただその場合は　いくつか重要な事がありますので

単に厚みだけを増やせば良いと言う話ではありません（重要）

って訳で　ケーススタディ R様邸外壁

こちらが外張り断熱の下地になります。

そこに高性能GWを丁寧に外張りし

ソッコーで　透湿防水シート「タイベック」を被覆します。

違った角度から　まず下地

そして高性能GW外張り

ソッコー丁寧に防水シート

この上に通気層を作り外壁施工となるのですが

このシートも3m幅なので ↑ 黄線のみテープ処理すれば

上昇気流を損なわない一体の防水通風下地が生成されます。

http://eyescode.bijual.com/Date/20190116/　【 何故長幅を使うのか 】

全てのテクノロジー組み合わせには意味があります。

そこに「現場監理って何？」的な残念話は存在しません。

正しい思想と現場施工に恒久性能が生れます。

安心を貴方に　お値段以上アイズww

アディ押忍

以前のブログ「火打ち梁と水平構面」にて

http://eyescode.bijual.com/Date/20190629/

少し分かり難いとのご質問を受けました。すいません,,orz

そこで今回は 別邸にて上からの画像で。

例えばこんな梁組

赤線で囲んだ部分が吹き抜けになります（梁現わし）

その場合　区画的にもこんな感じで（緑線）

火打ち梁の設置が必要となります。

実際の強度云々の前に　あまり美しい架構では無いですよね・・。

まぁ個人的見解以外の何物でも無いですが^^

・・火打ちって見た目より正直強くないですし。

そこで　構造計算にて矢印部分に厚物合板を貼って水平構面とします。

キャットウォークとして上階の窓掃除にも使えます^^

構造的にも強くなる事はもちろん　見た目もスッキリ。

これを「引き算の美学」と呼ぶかどうかは別として

正しい構造認識って美しいでしょ（←ゴリ押しｗ）

上からの画像の方が分かりやすかったでしょうか^^

アディ押忍

先月買い付けた太い桧の梁

http://eyescode.bijual.com/Date/20190612/

ホントに柱に加工してたりしてｗ

太すぎてプレカットなんんか無理だから もちろん手刻み

大工さんと比べると大きさ判るでしょ（笑

ピッタリ美しく収まりました。

アディ押忍

キッチンにあるアーチの向こうは両棚パントリー

そしてその向こうのドアを開けると

洗面脱衣室

もちろん ホールからも入れます。


スッキリと回れる動線^^

２階の吹き抜けに大きな開口で一杯の日射取得

↓吹き抜けに存在する この柱と梁は現わしとなります。

で、接合部には金物での緊結が求められますが

見える所なので「ほぞ込み栓」を仕込みました。

込み栓とは ↓ こーゆー感じで 貫通した「栓」で両部材を引き寄せる訳です。

はい。スッキリ^^

アディ押忍

昨日は令和一発目の台風発生と共に（笑）棟上げでした^^

で　本日は「火打ち梁」のお話。

「火打ち」とは　水平方向の変位を押さえる部材

↓こーゆー水平方向に対し斜めに入る部材の事です。

ただ　吹き抜けなんかに見えると意匠的にちょっと・・

なんてこともあります。

そこで　こちらの場合この黄色い部分が吹き抜けになりまして

通常↓この赤い部分に「火打ち」を入れて補強しますが

画像で分かるように　上階の面材で剛床としています。

水平構面として　火打ちより強くなる上に見た目もスッキリ^^

こんな納め方もあります。

見た目悪いから省略・・なんて眠い話は無しですよｗｗ

さて　昨日はクライアント様よりお昼を頂きまして^^


ごちそう様でした,,orz

そして ほどなく棟上げ完了（えっｗ）

低くて深い軒がカッコイイでしょ。

最後はシートで覆って終了です。


南面の大きな開口と深い軒はパッシブデザインの基本。


大きな開口の恩恵を担保するのは正しい構造計画です。


大きな開口の恩恵を担保するのは正しい構造計画です。


大切な事なので二度言いましたよｗｗ

昨日も一日 有難うございました,,orz

寄棟部の屋根断熱は　どうしても熱損失高くなるので

通常屋根面320mmの所 400mmのパンパン充填厚^^

見えないけれど 外部側の通気層は60mm確保

防湿シートもバッチリ正しく連続しています。

見えない安心　お値段以上アイズ^^

米国のHURD社（ハード社）は無くなったので

もうメンテナンス出来ません・・なんて話を聞きました。

何言ってるの？（怒

アメリカらしく？親会社は何度も変ってるけど　シッカリ健在です。

自分が出来ない事に変な理由を付けない様に。

って訳で「HURDの窓が割れました」汗

これ外部クラッドが白だったら在庫あったのですが

サンドカラーだったので　米国に発注です。

って訳で　船に乗って高山まで来てくれたので交換に行きます。

見事に割れています（涙

ただ　ガラス部分はトリプル構造なので

１枚割れても あと２層あって雨風は入ってきません^^

このオーニング窓に関しては　多少細工が変わっています。

でもサイズは一緒なので交換可能。

上が新品　下が既存（２０年ほど前のモノ）


木製窓の色が違うのは　下が塗装済みだから。

 外部はサンド色。

で　ほどなく交換。

ちゃんと可動します（当たり前ｗｗ）

って訳で　HURD社オーニング窓の交換でした。

大切なおうち　守りますよ^^
