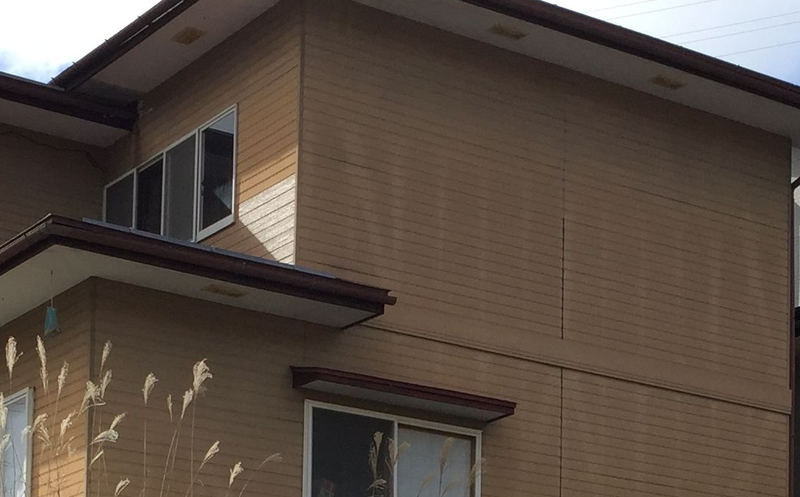

こちら現地調査で気になったのでパチリ。
平成４年竣工のおうちですので 築２０年ちょっとですか。
断熱が効いてないので 柱や筋交いの跡が見えています。
それは良いとして 今回は筋交いのお話。

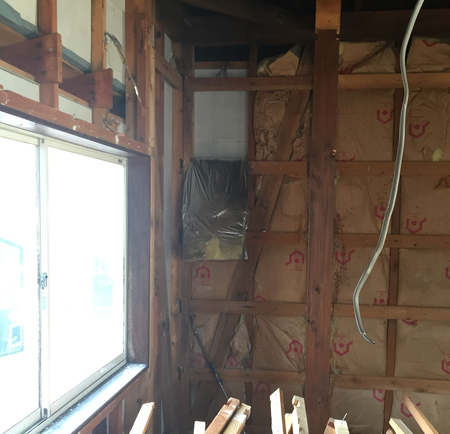

上の画像 右上の筋交いは左側からの外圧に効くように設置されています。

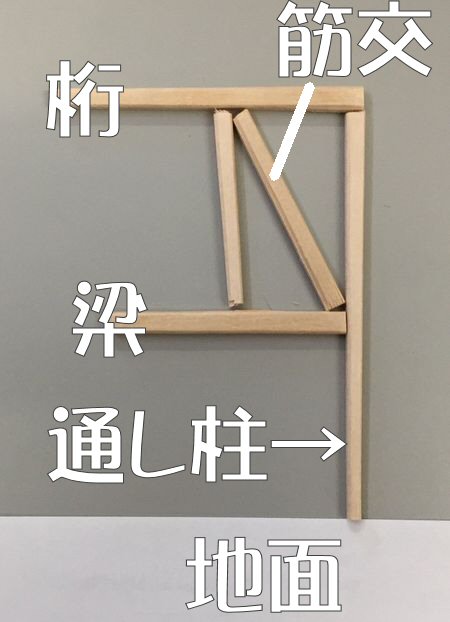

↓ 割り箸で作ったイメージ架構で言う所の「筋交」の話です＾＾

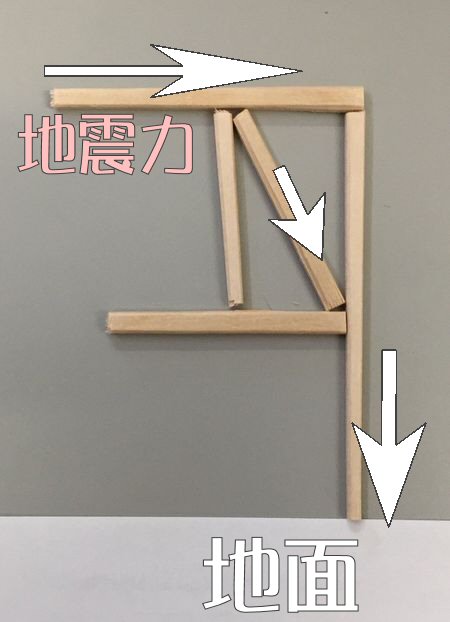

この筋交いは 横方向に掛かった地震力（風圧等も含め）を
直下の梁と柱に伝達し 地面に逃がす役割があります。
なので
片側のみに効く筋交いは こんな感じで逆方からの力には効きません。

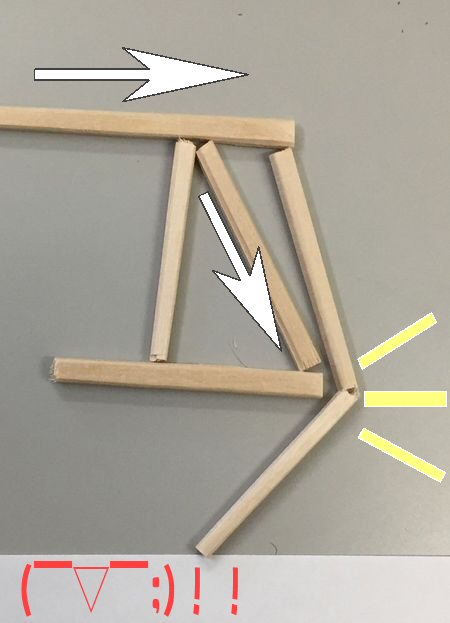

ただし 画像のおうちみたく「通し柱」に向かって力を逃がすように置くと
↓許容強度を超えた応力に対して 柱が破壊される事も考えられます。
怖いですね・・
個人的には断熱等も絡め 外壁に筋交いは使いませんので
こんな心配は皆無なのですが 増改築なんかでは重要な思考要素になります。
まぁ極端な話ですが 本当に怖い話はこれから（謎
一番最初の おうち画像覚えていますか？

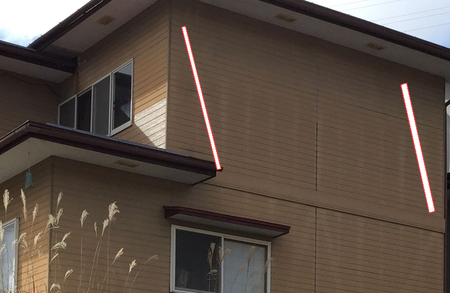

外壁に筋交いの跡が見えていましたが・・・
そうです。
２本見える筋交いが 同じ方向にのみ効くようになっているのです。
↓こゆ事。
あぁ 両タスキ（バッテン型）になっている事を願います（涙

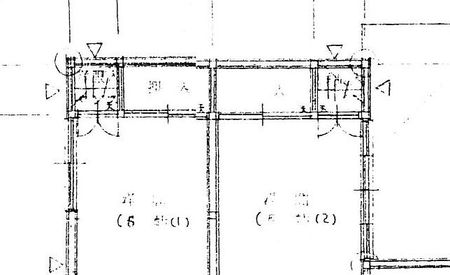

って実は こちらのおうち建替させて頂いたので図面も頂いたのですが
図面にはちゃんと筋交いのマーク（三角印）がありまして 凡例をみると片筋交い（汗
解体時に確認してみると やっぱり片筋（当たり前かｗ）
これね 筋交い逆からの外力に対しては「無力」って事です。
きっと現場は大工任せで 大工は大工で特に何も考えないで作ったのでしょう。
・・実は結構こーゆー事あるんですよ（怖
話を戻して 片側にしか効かない耐力だとどうなるか？ですが
こんな感じになる事も十分考えられます。

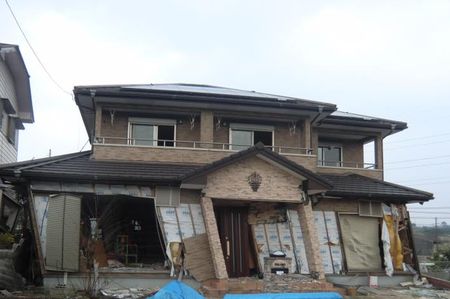

熊本地震で どー見ても築浅なのに家が「折れている」事例です（涙
画像は構造塾からお借りしました。
新しいから大丈夫 古いから危険 とは一概に言い切れ無いんですね（汗
本当にあった怖い話でした。
テッテッテケテテケテテケテ♪
こんな奇妙な世界・・次に出会うのは貴方かも知れません（タモさん風にｗ）
あ
事例で使わせて頂いたおうちは ちゃんと耐震等級２をクリアした
安心構造に生まれ変わってますからご安心を＾＾
