ご存知「長期優良住宅」には　断熱性能として
性能表示における最高ランクである「等級４」が求められます。

今回は「壁における断熱」のお話。

例えばⅡ地域（飛騨）にて　壁に求められる断熱材は
Ｒ値（熱抵抗値）換算で単純に「2.3m2K/W」を満たせば良い事に。

と言いつつ　なんの事はありません。

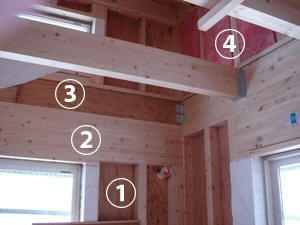

↓ 画像の①部分に　熱伝導率【 0.038W/mk 】の断熱材を
たかだか 90mm充填すれば規定をクリア出来ます。



しかし　それで良いのか？

①　断熱材を充填すべき壁厚
②　開口部を繋ぐマグサ
③　躯体横架材
④　断熱材を充填しちゃったよ

この画像で５割を占める位の　②と③の部分は普通に木材ですね。

最近の木軸造は　構造躯体（梁等）を露出する様なデザインが
流行りですが　そこに問題提起。・・悪いと言ってる訳では無いですよ＾＾

例えば木材の熱伝導率は　0.12～0.19W/mk。
今回のモデルに当てはめると　使用木材は天然１種にて「0.12W/mk」。

断熱材の充填された部分は　それだけで基準をクリアするとしても
外部と繋がっている木材部分はどうでしょう？

通常行われる工事～外部通気層から室内への構成部材に熱伝導率を掛けてみましょう。

（構造用合板×厚み）＋（木材×厚み）＋（内装下地×厚み）で導き出せます。
単純に画像の木部分の熱抵抗値は　R=「0.879m2K/W」

あらら　断熱材充填の部分ではクリアしてるのに
木材部分では　基準である「2.3m2K/W」に全く届いていませんね。

吹き抜け等で無い場合は　天井裏と言う空気の層が出来るので
その限りではありませんが　吹き抜けや天井梁等表しにした場合の
木材部分では　そこが多少なりとも熱橋になる事は否めません。

それでも仕様規定では　ソコに全く触れません。
すなわち　長期優良住宅の基準からは外れない訳です。

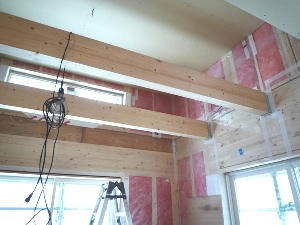

ちなみに　上画像に断熱材を充填後べパーバリアまで施工したよの図



ピンクの部分（断熱材）と木材部分の比率が判りますね。

えー　そんな大雑把な基準なのー？って声が聞こえた様な＾＾

さて　続きは明日（笑


＝＝＝　熱抵抗値（R値）って何だ？

熱抵抗値（Ｒ値）とは　材料の熱の伝わりにくさを表す数値。
裏表に1℃の温度差がある場合に　ある厚さの材料の中を面積1m2あたり1秒間に伝わる熱量の逆数です。値が大きいほど熱が伝わりにくく　断熱性能が高いということになります。
[ 単位は　m2・K/W ]
